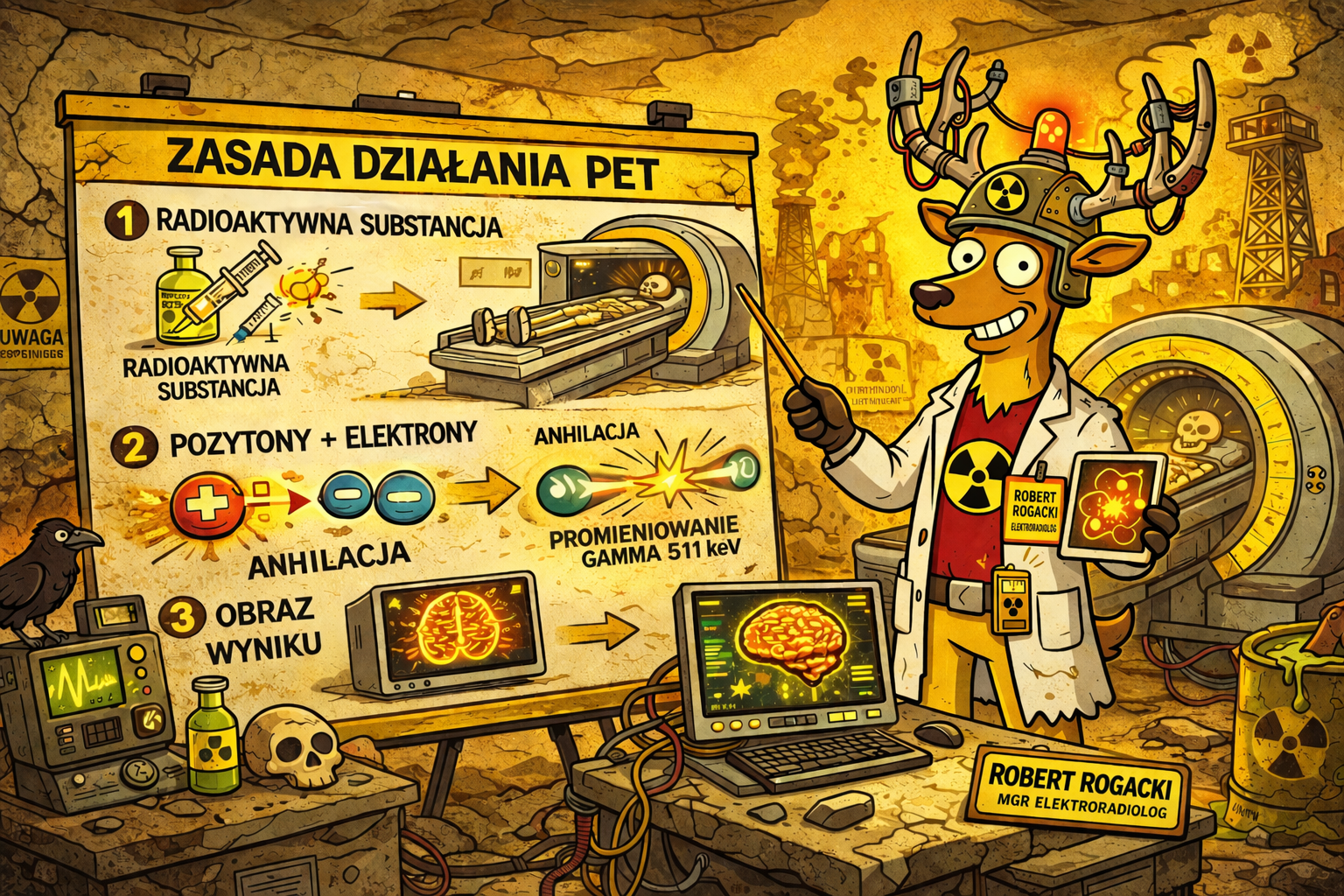

Fizyka anihilacji - od pozytonu do obrazu

PET nie rejestruje samego pozytonu. Rejestruje skutki jego spotkania z elektronem: dwa fotony 511 keV i miliony linii odpowiedzi, z których komputer składa obraz biologii in vivo.

Emisja pozytonu β⁺

Izotopy pozytonowe (F-18, C-11, N-13, O-15, Ga-68, Rb-82) ulegają rozpadowi β⁺: proton w jądrze → neutron + pozyton (e⁺) + neutrino. Pozyton emitowany z energią kinetyczną (spektrum, max = energia charakterystyczna izotopu).

Droga pozytonu: Po emisji pozyton porusza się przez tkankę, tracąc energię na jonizację i wzbudzenia. Dopiero po wytraceniu większości energii spotyka elektron z tkanki i dochodzi do anihilacji. To oznacza, że miejsce emisji i miejsce anihilacji nie są idealnie tym samym punktem.

Anihilacja e⁺ + e⁻: Obie cząstki zamieniają się w dwa fotony promieniowania gamma: E = m₀c² = 511 keV każdy. Fotony lecą w przeciwnych kierunkach (kąt 180° ± 0,25°). Ta kolimacja elektroniczna jest wbudowana w fizykę! - nie potrzebujemy ołowianego kolimatora jak w gamma kamerze.

Detekcja koincydencyjna

Skaner PET to pierścień (lub kilka pierścieni) kryształów scyntylacyjnych otaczających pacjenta. Każdy kryształ jest podłączony do detektora (PMT lub SiPM).

Koincydencja: Gdy dwa detektory rejestrują fotony 511 keV w krótkim oknie czasowym, system uznaje, że anihilacja zaszła gdzieś na linii łączącej te detektory. Ta linia to LOR, czyli Line of Response.

Brak kolimatora! PET nie potrzebuje kolimatora - to fundamentalna przewaga nad SPECT (gamma kamera). Rezultat: znacznie wyższa czułość (~10-100× wyższa niż SPECT przy tej samej dawce).

Zasięg pozytonu → rozmazanie: Pozyton przebywa pewien dystans zanim się zaanihiluje. Izotopy o wyższej energii pozytonu, np. Rb-82, dają większy wkład do rozmycia niż F-18.

Zasada detekcji koincydencyjnej PET

Pacjent z F-18 FDG w guzie: Detektor A ←── 511 keV ──[GUZEK]── 511 keV ──→ Detektor B Oba detektory rejestrują foton 511 keV w oknie 10 ns → KOINCYDENCJA! → Zdarzenie przypisane do linii LOR A-B → Miejsce anihilacji leży gdzieś na LOR A-B TOF (Time-Of-Flight): Δt = różnica czasu dotarcia fotonów → Precyzyjniejsza lokalizacja wzdłuż LOR → Rozdzielczość przestrzenna TOF: Δx = c × Δt / 2 → Przy Δt = 300 ps: Δx = 45 mm (ograniczenie) → Przy Δt = 200 ps: Δx = 30 mm (nowoczesne) Rekonstrukcja z milionów LOR → obraz 3D rozkładu aktywności

Najkrócej

PET mierzy linię, nie punkt

Pojedyncza para fotonów mówi tylko: "anihilacja była gdzieś na tej linii". Dopiero miliony takich linii i algorytm rekonstrukcji tworzą mapę aktywności.

511 keV

Energia pochodzi z masy spoczynkowej elektronu

Każdy foton ma 511 keV, bo energia masy elektronu i pozytonu zamienia się w promieniowanie. To najbardziej charakterystyczny podpis fizyki PET.

Bez ołowianej kratki

Kolimacja jest elektroniczna

W SPECT kolimator mechaniczny odrzuca większość fotonów. W PET kierunek wynika z pary koincydencyjnej, więc czułość może być znacznie większa.

Haczyk

Fizyka nie jest idealna

Pozyton ma zasięg, fotony nie są idealnie przeciwbieżne, pacjent się rusza, a część fotonów rozprasza się w ciele. Dlatego PET potrzebuje korekcji.

Nie każda koincydencja jest dobra

Skaner PET zbiera zdarzenia koincydencyjne, ale część z nich jest myląca. Dobra rekonstrukcja zaczyna się od rozróżnienia sygnału prawdziwego od szumu fizycznego.

Koincydencja prawdziwa

Dwa fotony z tej samej anihilacji docierają do dwóch detektorów bez istotnego rozproszenia. LOR dobrze reprezentuje miejsce zdarzenia. To jest złoto PET, czyli informacja, którą naprawdę chcemy zebrać.

Koincydencja przypadkowa

Dwa fotony pochodzą z różnych anihilacji, ale trafiają w okno czasowe i system może uznać je za parę. Im większa aktywność i szersze okno czasowe, tym więcej randoms.

Koincydencja rozproszona

Jeden albo oba fotony zmieniają kierunek po efekcie Comptona w ciele pacjenta. Detektory widzą parę, ale LOR jest fałszywie przesunięty. To obniża kontrast i może zawyżać tło.

Koincydencja wielokrotna

W bardzo krótkim oknie czasowym rejestrowane są więcej niż dwa detektory. System musi zdecydować, czy odrzucić zdarzenie, czy próbować je rozwiązać. Przy wysokiej aktywności robi się tłoczno jak w tramwaju do cyklotronu.

Typ zdarzenia	Skąd się bierze?	Co robi z obrazem?	Jak się z tym walczy?
True	Ta sama anihilacja, brak istotnego rozproszenia.	Buduje poprawny sygnał.	Chcemy zebrać ich jak najwięcej.
Random	Dwie niezależne anihilacje w jednym oknie czasowym.	Dodaje tło i szum.	Wąskie okno czasowe, estymacja randoms, odejmowanie.
Scatter	Rozproszenie Comptona w pacjencie.	Przesuwa LOR i pogarsza kontrast.	Okno energetyczne, modelowanie scatter, korekcja.
Multiple	Więcej niż dwa detektory w oknie koincydencji.	Zwiększa niepewność pochodzenia zdarzenia.	Odrzucanie lub algorytmy rozstrzygania zdarzeń.

Detektory i kryształy scyntylacyjne

Kryształy LSO i LYSO

LSO (Lutetium Oxyorthosilicate, Lu₂SiO₅:Ce) i LYSO (Lu-Y-Si-O) zastąpiły starsze BGO i NaI jako standard w PET. Kluczowe zalety:

Krótki czas scyntylacji: ~40 ns (vs BGO 300 ns) → umożliwia TOF
Wysoka gęstość (7,4 g/cm³) → dobra absorpcja 511 keV
Wysoka rozdzielczość energetyczna (10-12%) → lepsza eliminacja scatter
Wysoka świetlność (rzędu kilkudziesięciu fotonów/keV)

Wada: LYSO naturalnie promieniotwórcze (Lu-176, 2,6% naturalnej zawartości) - emisja β i gamma 307 keV - może powodować losowe koincydencje.

SiPM - Silicon Photomultiplier

Nowoczesne skanery PET używają SiPM (Silicon Photomultipliers) zamiast tradycyjnych PMT (fotopowielaczy). SiPM to "detektor lawinowy" - siatka mikro-avalanche photodiode (SPAD) na krzemie.

Zalety SiPM vs PMT:

Odporność na pole magnetyczne → ułatwia PET/MRI, gdzie klasyczne PMT są bardzo problematyczne
Niskie napięcie pracy (25-70V vs 1000V PMT)
Wyższa czułość na fotony (> PDE 50%)
Mniejsze rozmiary - gęstsza pixelizacja
Szybsza odpowiedź czasowa → lepsza rozdzielczość TOF (<200 ps)

TOF-PET - lokalizacja czasem przelotu

Time-of-Flight PET: Oba fotony 511 keV lecą z prędkością światła (c = 30 cm/ns). Jeśli detektor A zarejestruje foton 500 ps wcześniej niż B → anihilacja była bliżej A o 7,5 cm.

Rozdzielczość TOF: Ograniczona przez precyzję pomiaru czasu (Coincidence Resolving Time - CRT). Współczesne systemy kliniczne pracują w skali setek pikosekund, a najlepsze konstrukcje zbliżają się do okolic 200 ps lub niżej. Im mniejszy CRT, tym lepiej zawężamy miejsce anihilacji wzdłuż LOR.

Korzyść TOF: wyraźna poprawa efektywnego stosunku sygnału do szumu, możliwość skrócenia badania albo pracy z niższą aktywnością, jeżeli pozwala na to protokół i pytanie kliniczne.

Kryształ	Gęstość (g/cm³)	Czas scyntylacji (ns)	Wydajność świetlna (ph/keV)	Zastosowanie PET
LSO/LYSO	7,1-7,4	~40	~27-40	Współczesny standard kliniczny, bardzo dobry do TOF.
BGO (Bi₄Ge₃O₁₂)	~7,1	~300	~8	Starsze skanery: dobra absorpcja, słabszy timing.
LGSO	~6,5	~30	~25	Kryształ stosowany w części systemów klinicznych.
NaI(Tl)	~3,7	~230	~38	Świetny w gamma kamerach, zbyt mało skuteczny dla PET 511 keV.
BaF₂	~4,9	składowa szybka <1 ns	niska	Ciekawy historycznie i badawczo materiał do bardzo szybkiego TOF.

TOF-PET - czas jako dodatkowy wymiar informacji

Klasyczny PET wie, że anihilacja była gdzieś na linii LOR. TOF dodaje pytanie: bliżej którego końca tej linii? To nie jest magiczny GPS pozytonu, ale bardzo mocny filtr porządkujący dane.

Jak działa Time-of-Flight?

Jeżeli dwa fotony 511 keV startują jednocześnie, a jeden dociera do detektora minimalnie wcześniej, anihilacja musiała być bliżej tego detektora. Różnica czasu dotarcia fotonów pozwala zawęzić miejsce zdarzenia na LOR.

Wzór edukacyjny: Δx = c × Δt / 2. Dzielimy przez 2, bo jeden foton ma krótszą drogę, a drugi dłuższą. Prędkość światła to około 30 cm/ns, więc 200 ps daje niepewność około 3 cm, 300 ps około 4,5 cm, a 500 ps około 7,5 cm.

Ważne: TOF nie robi z PET mikroskopu. Poprawia przede wszystkim stosunek sygnału do szumu i tempo zbieżności rekonstrukcji, szczególnie u większych pacjentów, gdzie zwykła LOR przechodzi przez dłuższy odcinek ciała.

Co ogranicza timing?

CRT (Coincidence Resolving Time) zależy od kryształu, fotodetektora, elektroniki, temperatury, kalibracji oraz od tego, gdzie w krysztale pochłonął się foton.

LSO/LYSO + SiPM to duet, który umożliwił nowoczesny TOF: szybki błysk scyntylacyjny, dużo światła i bardzo czuły odczyt krzemowy. Dlatego PET stał się szybszy, czulszy i bardziej odporny na szum statystyczny.

Praktyczny efekt: krótsze badanie, potencjalnie niższa aktywność podana pacjentowi albo lepsza jakość obrazu przy tej samej aktywności. Radiologiczny jeleń nie widzi pikosekund, ale algorytm już tak.

200 ps

Około 3 cm na LOR

To nadal dużo wobec zmiany 5 mm, ale znakomicie zawęża miejsce, z którego rekonstrukcja ma czerpać informację.

Pacjent

Im większy obiekt, tym większy zysk TOF

TOF zmniejsza obszar niepewności wzdłuż długiej LOR. Dlatego korzyść w obrazowaniu tułowia jest szczególnie cenna.

Szybkość

TOF pomaga szybciej rekonstruować stabilny obraz

Dane są lepiej "przypięte" do właściwych obszarów, więc algorytm mniej błądzi po całym ciele.

Kalibracja

Pikosekundy nie wybaczają chaosu

Drobne przesunięcia czasowe kanałów detekcyjnych muszą być korygowane, bo inaczej TOF zacznie podpowiadać złą stronę LOR.

Akwizycja PET - co naprawdę zapisuje skaner?

PET to nie jest aparat, który robi jedną fotografię. To system liczący miliony zdarzeń: pojedyncze impulsy, pary koincydencyjne, energię, czas i geometrię detektorów.

Singles

Pojedyncze zliczenia w detektorach. Same w sobie nie wystarczą do obrazowania PET, ale są ważne do estymacji randoms, oceny obciążenia systemu i kontroli stabilności.

Prompts

Wszystkie zarejestrowane pary koincydencyjne w oknie czasowym. To mieszanina zdarzeń prawdziwych, rozproszonych i przypadkowych, czyli surowy materiał do dalszego oczyszczania.

Delayed window

Opóźnione okno czasowe pozwala oszacować przypadkowe koincydencje. To sprytna sztuczka: celowo patrzymy "za późno", żeby zmierzyć tło randoms.

Okno energetyczne

Detektory akceptują impulsy w określonym zakresie energii, np. wokół 511 keV. Zbyt szerokie okno wpuszcza więcej scatter, zbyt wąskie odrzuca część dobrych zdarzeń.

Okno czasowe

Krótsze okno koincydencji ogranicza randoms, ale wymaga szybkich detektorów i dobrej synchronizacji. W PET każda nanosekunda ma charakter, a pikosekundy robią karierę.

List-mode

Tryb list-mode zapisuje zdarzenia jedno po drugim z czasem i parametrami. Dzięki temu można później robić bramkowanie, rekonstrukcje dynamiczne i analizy zależne od czasu.

Tryb	Co oznacza?	Zaleta	Ograniczenie
2D PET	Historycznie z użyciem sept między pierścieniami.	Mniej scatter i randoms.	Niższa czułość, dłuższa akwizycja.
3D PET	Bez sept, akceptuje więcej linii między pierścieniami.	Znacznie większa czułość.	Więcej scatter i randoms, większe wymagania korekcyjne.
Dynamic PET	Dane dzielone na ramki czasowe po podaniu radiofarmaceutyku.	Pozwala analizować kinetykę, nie tylko końcowy obraz.	Wymaga protokołu, czasu, modeli i często funkcji wejściowej.
Gated PET	Akwizycja sortowana według oddechu lub EKG.	Mniej rozmycia ruchowego.	Mniej zliczeń w każdej fazie, więc więcej szumu.

NECR - kiedy więcej aktywności przestaje pomagać

Noise Equivalent Count Rate to praktyczna miara jakości statystycznej danych PET. Uczy jednego: nie zawsze "więcej radiofarmaceutyku" oznacza lepszy obraz.

Sygnał, szum i martwy czas

Na początku wzrost aktywności zwiększa liczbę prawdziwych koincydencji, więc obraz może być lepszy. Po pewnym punkcie rosną jednak randoms, scatter i straty zliczeń spowodowane martwym czasem elektroniki.

NECR próbuje sprowadzić ten kompromis do jednej wartości: ile "użytecznych" zliczeń dostajemy po uwzględnieniu szumu. To ważne w porównywaniu skanerów, protokołów i możliwości skracania badania.

W praktyce protokół kliniczny musi trafić w rozsądny obszar pracy systemu: wystarczająco dużo danych, ale bez zalewania detektorów przypadkowymi zdarzeniami.

Co wpływa na NECR?

aktywność podana pacjentowi i czas od iniekcji,
masa i średnica ciała pacjenta,
czułość skanera i długość osiowego pola widzenia,
okno energetyczne i czasowe,
udział scatter, randoms i martwy czas,
jakość korekcji oraz rekonstrukcji.

Dobry PET nie jest tylko "ostry". Dobry PET umie zebrać dużo wartościowych zdarzeń bez robienia statystycznej zupy.

Zapamiętaj jak człowiek, nie jak tabela

NECR to licznik rozsądku. Pokazuje, że PET ma optimum: za mało aktywności daje szum, za dużo aktywności daje przeciążenie i randoms. Aparatura lubi złoty środek, pacjent też.

Korekcje PET - surowe dane trzeba uratować przed fizyką

Obraz PET nie powstaje z prostego liczenia fotonów. Zanim zobaczymy SUV i kolorową mapę metabolizmu, system musi poprawić straty, błędy i przekłamania ukryte w danych.

Korekcja osłabienia

Fotony 511 keV mogą zostać pochłonięte lub rozproszone w ciele. PET/CT używa mapy osłabienia z CT, przeskalowanej do energii 511 keV. PET/MRI musi wywnioskować osłabienie z MR, co jest trudniejsze, bo MR nie mierzy gęstości elektronowej.

Korekcja scatter

Rozproszone fotony potrafią przejść przez okno energetyczne i udawać prawdziwą parę. Algorytmy szacują ich wkład, często modelując rozpraszanie pojedyncze w ciele pacjenta.

Korekcja randoms

Przypadkowe koincydencje rosną wraz z aktywnością i szerokością okna czasowego. System może je estymować z opóźnionego okna czasowego albo z częstości pojedynczych zliczeń.

Normalizacja detektorów

Nie każdy kryształ i kanał elektroniki odpowiada identycznie. Normalizacja wyrównuje czułość poszczególnych LOR, żeby obraz nie miał sztucznych pasów, dziur ani gorących sektorów.

Martwy czas i straty zliczeń

Przy wysokiej aktywności elektronika nie nadąża z obsługą wszystkich impulsów. Korekcja martwego czasu pilnuje, żeby ilościowa informacja nie spłaszczyła się przy dużej liczbie zdarzeń.

Ruch pacjenta

Oddychanie, bicie serca i zwykłe poruszenie mogą rozjechać PET z CT albo rozmyć małą zmianę. Stosuje się instrukcje oddychania, bramkowanie, korekcję ruchu i czujną ocenę artefaktów.

Najważniejsza lekcja ilościowa

SUV nie jest "surową prawdą z organizmu". To wynik biologii, radiofarmaceutyku, czasu od podania, glikemii, masy/parametru normalizacji, kalibracji dawkomierza, korekcji PET, rekonstrukcji i sposobu zaznaczenia VOI. Dlatego porównania między badaniami mają sens tylko wtedy, gdy protokół jest możliwie powtarzalny.

Rekonstrukcja obrazu - z milionów LOR do mapy aktywności

PET jest zadaniem odwrotnym: mamy mnóstwo linii odpowiedzi, a chcemy odtworzyć trójwymiarowy rozkład radiofarmaceutyku. Tu zaczyna się matematyka, która z hałasu robi obraz.

1

List-mode albo sinogram

System zapisuje pojedyncze zdarzenia z czasem, energią i parą detektorów albo grupuje je w sinogramy, czyli uporządkowane zestawy projekcji.

2

Korekcje w danych

Do modelu trafiają osłabienie, scatter, randoms, normalizacja, martwy czas, rozpad radioizotopu i ewentualnie informacje TOF.

3

OSEM

Ordered Subsets Expectation Maximization iteracyjnie zgaduje rozkład aktywności, porównuje go z pomiarem i poprawia obraz krok po kroku.

4

PSF i TOF

Model PSF uwzględnia odpowiedź przestrzenną skanera, a TOF zawęża informację wzdłuż LOR. Razem poprawiają kontrast, ale mogą też zmieniać SUVmax.

5

Filtracja i voxele

Na końcu ustala się macierz, rozmiar voxela i wygładzanie. Im ostrzej, tym więcej szczegółów, ale też więcej szumu. To klasyczna radiologiczna wymiana: ostrość za spokój.

Pojęcie	Co oznacza?	Dlaczego ma znaczenie?
FBP	Filtrowana projekcja wsteczna, historycznie ważna metoda analityczna.	Szybka i edukacyjnie piękna, ale gorzej radzi sobie z szumem i korekcjami niż rekonstrukcje iteracyjne.
OSEM	Iteracyjna metoda dzieląca dane na podzbiory.	Standard kliniczny w wielu systemach, pozwala uwzględniać korekcje i statystykę zliczeń.
PSF	Model odpowiedzi punktowej skanera.	Poprawia odzysk kontrastu małych zmian, ale może wywoływać efekt obwódki i podbijać SUVmax.
TOF	Informacja o różnicy czasu przylotu fotonów.	Poprawia SNR i stabilność rekonstrukcji, zwłaszcza przy większym obiekcie.
BSREM/Q.Clear	Rekonstrukcja regularizowana, zależna od parametru siły wygładzania.	Może poprawiać kontrast przy kontroli szumu, ale wymaga świadomego doboru parametrów i walidacji SUV.

Ilościowość PET - SUV, SUL i pułapka jednej liczby

PET jest obrazowaniem ilościowym, ale tylko wtedy, gdy traktujemy liczby z szacunkiem. SUV jest użyteczny, lecz bardzo zależy od protokołu i techniki.

Co mierzy SUV?

SUV (Standardized Uptake Value) porównuje aktywność w tkance z aktywnością podaną pacjentowi, zwykle znormalizowaną do masy ciała. To próba odpowiedzi: czy w danym miejscu jest więcej radiofarmaceutyku, niż oczekiwalibyśmy przy równomiernym rozkładzie?

Najczęściej spotkasz SUVmax, SUVmean i SUVpeak. SUVmax jest bardzo czuły na pojedynczy gorący voxel, SUVmean zależy od sposobu obrysowania VOI, a SUVpeak bywa bardziej stabilny w badaniach porównawczych.

SUL to SUV normalizowany do beztłuszczowej masy ciała. W onkologii bywa przydatny, bo tkanka tłuszczowa słabo wychwytuje FDG, więc masa całkowita nie zawsze jest najlepszym mianownikiem.

Co zmienia SUV?

czas od podania do akwizycji,
glikemia i insulina przy FDG,
aktywność resztkowa w strzykawce i liniach,
kalibracja dawkomierza i skanera,
ruch pacjenta i korekcja osłabienia,
rekonstrukcja, PSF, TOF, filtracja i rozmiar voxela,
rozmiar zmiany oraz efekt partial volume.

Dlatego porównując badania, trzeba patrzeć nie tylko na liczbę, ale też na protokół. SUV bez kontekstu to jak termometr bez skali.

Parametr	Plus	Minus	Kiedy uważać?
SUVmax	Prosty, powtarzalny w zaznaczaniu, czuły na ognisko.	Bardzo wrażliwy na szum i rekonstrukcję.	Małe zmiany, obrazy z PSF, niska liczba zliczeń.
SUVmean	Stabilniejszy statystycznie.	Zależy od konturu VOI i progu segmentacji.	Niejednorodne guzy, martwica, rozlane nacieki.
SUVpeak	Kompromis między stabilnością a czułością.	Wymaga standardowej definicji objętości pomiaru.	Monitorowanie odpowiedzi na leczenie.
MTV / TLG	Opisują objętość metaboliczną i ładunek glikolityczny.	Zależne od metody segmentacji.	Gdy zmiana jest rozlana albo ma nieostre granice.

Dynamiczny PET - gdy obraz zaczyna opowiadać historię w czasie

Statyczny PET pokazuje rozkład aktywności po określonym czasie. Dynamiczny PET pokazuje, jak radiofarmaceutyk napływa, wiąże się, wypłukuje i zmienia w kolejnych minutach.

1

Start w chwili podania

Akwizycja rozpoczyna się razem z iniekcją lub bardzo krótko po niej. Pierwsze ramki mogą trwać sekundy, późniejsze minuty.

2

TAC

Time-Activity Curve pokazuje, jak aktywność w VOI zmienia się w czasie. To już nie tylko mapa, ale wykres biologii.

3

Funkcja wejściowa

Modele kinetyczne potrzebują informacji, ile znacznika było dostępne we krwi. Może pochodzić z próbek krwi albo z obrazu naczyń.

4

Modele kompartmentowe

Organizm opisuje się jak układ połączonych przedziałów: krew, tkanka, wiązanie, metabolizm. Parametry mówią o szybkości przejść.

5

Patlak i Ki

Dla niektórych procesów można użyć analizy graficznej Patlaka. Wynik Ki opisuje tempo nieodwracalnego gromadzenia znacznika.

Neurologia

Receptory i perfuzja

Dynamiczne protokoły pomagają oceniać nie tylko "ile", ale też "jak szybko" znacznik dociera i wiąże się w mózgu.

Kardiologia

Przepływ krwi

PET może ilościowo oceniać myocardial blood flow i rezerwę przepływu, jeśli protokół i znacznik są do tego dobrane.

Onkologia

Metabolizm guza w czasie

Dynamiczny FDG PET może pokazać różnice w transporcie i fosforylacji, których pojedynczy SUV nie rozdziela.

Total-body

Długie pole widzenia pomaga

Total-body PET ułatwia dynamiczne obrazowanie wielu narządów jednocześnie, bo nie trzeba wybierać jednego krótkiego odcinka ciała.

Dlaczego PET nie widzi wszystkiego idealnie ostro?

PET jest bardzo czuły biologicznie, ale jego rozdzielczość ogranicza kilka zjawisk naraz. To ważne, bo mała zmiana może mieć zaniżony SUV przez efekt objętości częściowej.

Zasięg pozytonu

Pozyton nie anihiluje dokładnie w miejscu rozpadu. F-18 ma zwykle mały zasięg, ale izotopy o wyższej energii pozytonu, np. Rb-82, mogą mocniej rozmywać obraz.

Nieidealna współliniowość

Fotony nie lecą idealnie pod kątem 180°. Typowe odchylenie jest małe, ale w dużym pierścieniu skanera przekłada się na mierzalne rozmycie.

Rozmiar kryształów

Detektor nie jest matematycznym punktem. Im większy element detekcyjny, tym większa niepewność miejsca interakcji fotonu.

Depth of Interaction

Foton może pochłonąć się bliżej lub dalej w głąb kryształu. Bez informacji DOI na brzegach pola widzenia rośnie błąd paralaksy.

Ruch biologiczny

Płuca, serce i przepona nie czekają grzecznie na koniec akwizycji. Ruch miesza sygnał z wielu położeń i obniża ostrość ognisk.

Partial volume effect

Gdy zmiana jest mała względem rozdzielczości skanera, jej aktywność "rozlewa się" na sąsiednie voxele. SUVmax może być zaniżony, mimo realnie wysokiego wychwytu.

Dobry skrót dla ucznia

PET świetnie odpowiada na pytanie "gdzie dzieje się biologia?", ale gorzej na pytanie "czy granica tej zmiany ma dokładnie 3,2 mm?". Dlatego PET lubi duet z CT albo MRI: funkcja mówi, gdzie jest aktywność, a anatomia pomaga ją zakotwiczyć.

Kontrola jakości PET - bez QC nawet najładniejszy obraz bywa podejrzany

PET jest aparaturą ilościową. Jeśli skaner, dawkomierz i protokół nie grają razem, SUV może wyglądać naukowo, ale mówić mniej, niż udaje.

Codzienny QC

Rutynowa kontrola stabilności detektorów, tła, jednorodności i podstawowej odpowiedzi systemu. To szybki poranny rytuał, który chroni cały dzień badań.

Normalizacja

Sprawdza i wyrównuje czułość linii odpowiedzi. Bez niej obraz może mieć subtelne artefakty pierścieniowe lub sektorowe.

Kalibracja SUV

Skaner PET i dawkomierz muszą zgadzać się co do aktywności. Cross-calibration jest kluczowa, gdy wyniki mają być ilościowe i porównywalne.

Rozdzielczość i czułość

Testy okresowe oceniają, jak dobrze system widzi małe struktury i jak skutecznie rejestruje zdarzenia. To fundament porównań między skanerami.

Scatter fraction i randoms

Testy NEMA opisują, ile zdarzeń jest sygnałem, a ile problemem fizycznym. To techniczne tło decyzji o protokołach i czasie akwizycji.

Powtarzalność zespołu

Najlepszy skaner nie pomoże, jeśli każdy wykonuje badanie inaczej. Stały czas uptake, dokumentacja glikemii i procedury pacjenta są częścią jakości.

Zasada praktyczna

W PET jakość to nie tylko brak awarii. Jakość to zdolność do zrobienia dziś obrazu, który można uczciwie porównać z obrazem za trzy miesiące, na tym samym lub innym skanerze.

Artefakty PET - kiedy fizyka robi psikusa

Dobra interpretacja PET zaczyna się od pytania: czy widzę biologię, czy błąd techniczny? Poniżej mapa najczęstszych pułapek.

Artefakt	Mechanizm	Jak wygląda?	Co sprawdzić?
PET/CT mismatch	Pacjent oddycha inaczej w CT i PET albo poruszył się między akwizycjami.	Fałszywe ogniska przy przeponie, płucach, wątrobie, ścianie klatki.	Obrazy bez korekcji osłabienia, fused PET/CT, pozycję narządów.
Metal / implant	Artefakty CT przenoszą się do mapy osłabienia.	Sztuczne gorące lub zimne obszary przy protezach, śrubach, stentach.	CT, NAC PET, algorytm metal artifact reduction.
Ekstravazacja	Część aktywności zostaje przy miejscu wkłucia.	Gorące ognisko w kończynie i potencjalnie zaniżony SUV w reszcie ciała.	Miejsce iniekcji, zapis aktywności resztkowej, przebieg żył.
Ruch oddechowy	Zmiana przemieszcza się w trakcie kilku minut akwizycji.	Rozmycie guzków płuc, spadek SUV, przesunięcie względem CT.	Bramkowanie oddechowe, CT w odpowiedniej fazie, ocenę MIP i przekrojów.
Wysoka glikemia	Glukoza konkuruje z FDG o transport i wychwyt.	Niższy kontrast zmian FDG-avid, zmieniona biodystrybucja.	Glikemię, insulinę, przygotowanie pacjenta, czas od posiłku.
Tkanka brunatna	Aktywna termogeneza wychwytuje FDG.	Symetryczne ogniska szyja, nadobojcza, przykręgosłupowo.	Rozkład symetryczny, CT, warunki termiczne, stres pacjenta.

NAC PET

Obraz bez korekcji bywa ratunkiem

Jeśli ognisko istnieje tylko po korekcji osłabienia, trzeba podejrzewać artefakt CTAC, a nie od razu chorobę.

Ruch

Pacjent może przesunąć całą prawdę

Kilka milimetrów ruchu wystarczy, żeby PET i CT zaczęły sobie przeczyć, szczególnie przy małych ogniskach.

Brown fat

Czasem "choroba" jest ogrzewaniem

Aktywna tkanka brunatna potrafi świecić imponująco. Symetria i lokalizacja są wtedy najlepszymi przyjaciółmi opisu.

Iniekcja

Technika podania wpływa na ilościowość

Ekstravazacja może zabrać część aktywności z krążenia, więc SUV w zmianach nie mówi już całej historii.

Ciekawostki, które robią z PET temat do zapamiętania

Energia

511 keV to "podpis" anihilacji

Ta energia nie zależy od radiofarmaceutyku, tylko od masy elektronu i pozytonu. Tracer zmienia biologię badania, ale fotony anihilacyjne mają ten sam znak rozpoznawczy.

Kolimator

PET nie marnuje fotonów na ołów

Gamma kamera potrzebuje kolimatora, który odrzuca większość promieniowania. PET używa koincydencji, więc może być znacznie czulszy.

Lutet

LYSO ma własne tło

Naturalny Lu-176 w kryształach LSO/LYSO jest słabo promieniotwórczy. To zwykle mały, ale realny element tła, ważny w testach i bardzo niskich aktywnościach.

Artefakty

Metal i kontrast potrafią namieszać

CT użyte do korekcji osłabienia może wprowadzać artefakty, jeśli ma implanty, ruch, gęsty kontrast albo nie pasuje oddechowo do PET.

List-mode

Surowe PET to kronika zdarzeń

Nowoczesne systemy mogą zapisywać każde zdarzenie z czasem i parametrami detekcji. To otwiera drogę do bramkowania, rekonstrukcji dynamicznych i nowych korekcji.

PET/MRI

MR lubi SiPM, nie lubi PMT

Tradycyjne fotopowielacze źle znoszą silne pole magnetyczne. Detektory krzemowe pomogły PET wejść do świata jednoczasowego PET/MRI.

SUV

Większy SUVmax nie zawsze znaczy "więcej choroby"

Zmiana rekonstrukcji, PSF, wygładzania albo rozmiaru voxela może przesunąć SUVmax. Dlatego opis wymaga kontekstu, a nie samej liczby.

Przyszłość

Total-body PET zmienia ekonomię fotonów

Długie pole widzenia pozwala zebrać więcej zdarzeń jednocześnie. To wspiera krótsze badania, niższe aktywności i obrazowanie dynamiczne całego ciała.

Powtórka końcowa - PET w jednym logicznym ciągu

Na koniec układamy wszystko symetrycznie: fizyka daje fotony, elektronika wybiera zdarzenia, korekcje czyszczą dane, rekonstrukcja buduje obraz, a kontrola jakości pilnuje, żeby wynik był wiarygodny.

1

Biologia wybiera znacznik

FDG, PSMA, DOTA, amyloid, perfuzja czy receptor: radiofarmaceutyk decyduje, jaki proces biologiczny PET pokaże. Aparat widzi fotony, ale sens badania zaczyna się w biochemii.

2

Fizyka tworzy linię

Pozyton anihiluje z elektronem, powstają dwa fotony 511 keV, a para detektorów zapisuje LOR. Pojedyncza LOR jest tylko wskazówką, miliony LOR tworzą materiał na obraz.

3

Elektronika odsiewa chaos

Okno czasowe, okno energetyczne, TOF, normalizacja i korekcje randoms/scatter decydują, ile z surowych zdarzeń naprawdę wnosi informację, a ile tylko hałasuje.

4

Matematyka buduje obraz

OSEM, PSF, TOF, filtracja i parametry voxela przekładają dane na obraz 3D. To dlatego ten sam pacjent może wyglądać trochę inaczej przy innej rekonstrukcji.

Minimum, które warto umieć z pamięci

PET rejestruje pary fotonów 511 keV, nie sam pozyton.
LOR mówi, że anihilacja była gdzieś na linii między detektorami.
TOF zawęża położenie wzdłuż LOR i poprawia stosunek sygnału do szumu.
Scatter i randoms są nieuniknione, dlatego korekcje są częścią obrazu.
SUV jest użyteczny tylko przy kontrolowanym protokole i kalibracji.
Małe ogniska cierpią przez partial volume, ruch i ograniczoną rozdzielczość.

Jak patrzeć na obraz PET bardziej świadomie?

Porównuj PET z CT/MRI, bo funkcja bez anatomii łatwo traci kontekst.
Sprawdzaj NAC PET, gdy ognisko wygląda podejrzanie przy metalu lub ruchu.
Nie porównuj SUV między badaniami bez czasu uptake, glikemii i rekonstrukcji.
Pamiętaj, że jaśniejszy kolor nie zawsze oznacza większą złośliwość.
Oceniaj wzorzec rozmieszczenia, symetrię, fizjologię i typ znacznika.
Wątpliwe "ognisko" najpierw przepuść przez filtr: artefakt, fizjologia, technika.

Etap	Pytanie kontrolne	Najczęstszy błąd myślenia	Lepszy sposób myślenia
Radiofarmaceutyk	Jaki proces biologiczny mierzymy?	"PET zawsze pokazuje raka".	PET pokazuje wychwyt konkretnego znacznika, a nie jedną uniwersalną chorobę.
Detekcja	Czy zdarzenie jest true, random czy scatter?	"Każda para fotonów jest idealną informacją".	Surowe dane wymagają selekcji i korekcji, bo ciało pacjenta miesza sygnał.
Rekonstrukcja	Jakie parametry zbudowały obraz?	"Obraz PET jest bezpośrednim zdjęciem metabolizmu".	To wynik pomiaru, modelu korekcji i algorytmu rekonstrukcji.
Interpretacja	Czy to biologia, artefakt czy fizjologia?	"Najgorętsze miejsce jest zawsze najważniejsze".	Znaczenie ogniska zależy od lokalizacji, wzorca, historii pacjenta i znacznika.

Źródła i dalsza nauka

Do tej rozbudowy wykorzystano materiały edukacyjne, wytyczne i przeglądy o fizyce PET, TOF, detektorach, NECR, SUV, dynamicznym PET, korekcjach i kontroli jakości.

Journal of Nuclear Medicine Technology Introduction to PET Instrumentation - koincydencje, LOR, osłabienie i podstawy detekcji. NCBI Bookshelf / StatPearls Nuclear Medicine Computed Tomography Physics - scatter, randoms, attenuation correction, PET/CT. Recent developments in TOF PET Przegląd zasady TOF i wpływu informacji czasowej na lokalizację wzdłuż LOR. Advances in Detector Instrumentation for PET Nowoczesne detektory PET, scyntylatory, odczyt i kierunki rozwoju aparatury. Physics of positron emitters Zasięg pozytonu, zjawiska uboczne, tło LSO/LYSO i specyfika radionuklidów pozytonowych. IAEA PET/CT Quality Control Kontrola jakości PET/CT: rozdzielczość, czułość, scatter fraction, randoms i dokładność korekcji. EANM FDG PET/CT Procedure Guidelines Standardyzacja FDG PET/CT, uptake time, przygotowanie pacjenta, SUV/SUL, artefakty i wymogi QA/QC. QIBA FDG PET/CT Profile Powtarzalność i zmienność SUV w monitorowaniu odpowiedzi na leczenie oraz znaczenie stałego protokołu. Dynamic PET and kinetic modeling Modele kompartmentowe, parametric imaging, dynamiczny PET w onkologii i ograniczenia kliniczne. Dynamic total-body PET quantitation Patlak, input function, total-body PET i perspektywy ilościowego obrazowania dynamicznego całego ciała. NEMA NU 2 PET performance NECR, scatter fraction, czułość, count-rate performance i praktyka oceny skanerów PET/CT.

Poprzednia strona

Historia PET

Następna strona

Radiofarmaceutyki PET
